Razdelnik (kolektor) je srce svake instalacije podnog grejanja. Od njega zavisi koliko ravnomerno se greje prostor, koliko lako se sistem podešava i koliko troši. Kroz ovaj vodič prolazimo kroz sve što treba da znate pre nego što ga izaberete.
Šta je razdelnik i čemu služi
Razdelnik razvodi toplu vodu iz izvora (kotla ili toplotne pumpe) ka pojedinačnim krugovima podnog grejanja i skuplja ohlađenu povratnu vodu nazad. Sastoji se iz dve grede - razvodne i povratne - a svaki krug ima svoj priključak na obe.
Broj priključaka, odnosno rupa, određuje koliko krugova razdelnik može da opsluži. Jedan krug obično pokriva jednu prostoriju ili zonu, pa se broj krugova bira prema tlocrtu objekta.
Sa meračem protoka ili bez

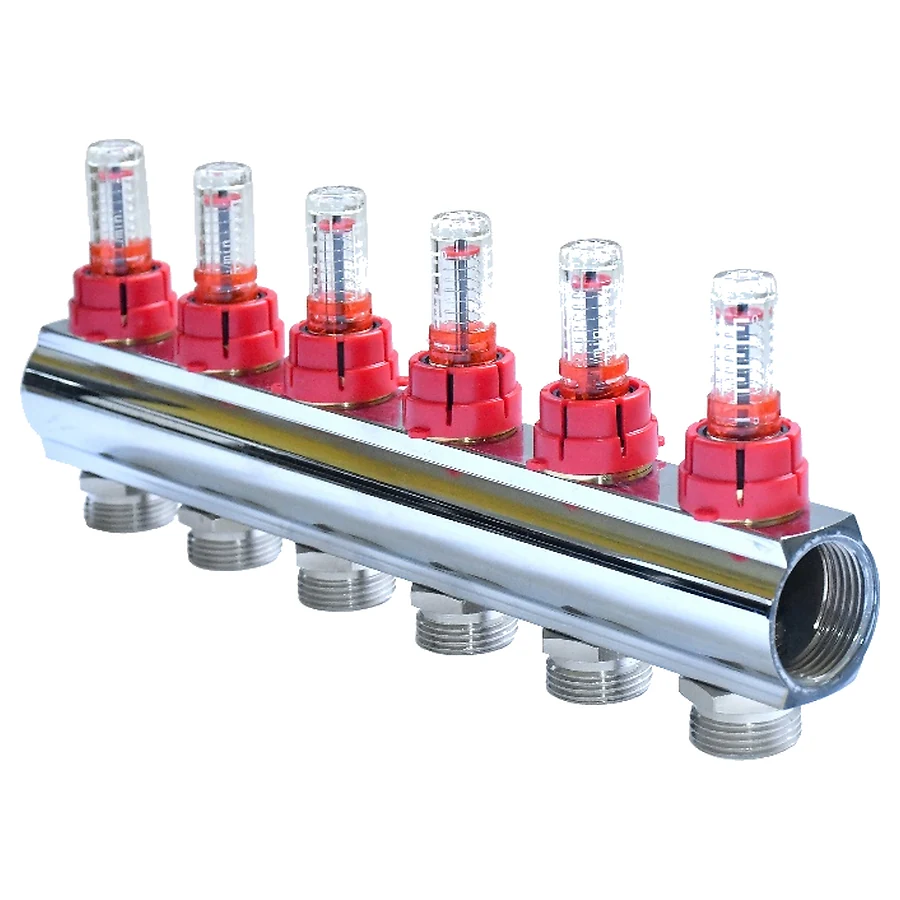

Ovo je ključna odluka. Razdelnik sa meračem protoka (protokomerom) ima providne indikatore koji pokazuju koliko vode teče kroz svaki krug, izraženo u litrima u minuti.
To omogućava hidrauličko balansiranje - podešavanje da svaki krug dobije tačno onoliko vode koliko mu treba. Bez balansiranja, kraći krugovi uzimaju previše vode, a duži ostaju nedovoljno topli, pa se javljaju hladne zone i neujednačena temperatura.
- Sa meračem protoka: precizno balansiranje, ujednačena temperatura po prostorijama, lakše puštanje sistema u rad i kasnije podešavanje.
- Bez merača: jednostavnije i povoljnije rešenje, pogodno za manje instalacije, krugove sličnih dužina i situacije gde fino balansiranje nije presudno.
Za veće stambene objekte i svuda gde su bitni komfor i ušteda, merači protoka se gotovo uvek isplate.
Mesing ili nikl
Razdelnici se izrađuju u mesinganoj (Ms) i niklovanoj (Ni) varijanti. Mesing je standard, a niklovana površina daje glatkiji, srebrnasti izgled i dodatnu zaštitu. Funkcionalno oba rade isto - izbor je najčešće stvar cene i estetike ormarića.
Razmak između rupa: 50mm i 37,5mm
Razmak između susednih priključaka utiče na ukupnu dužinu razdelnika i na to kako naleže u ormarić. U ponudi su varijante sa razmakom 50mm i 37,5mm.
Manji razmak od 37,5mm daje kompaktniji razdelnik, što je praktično kod tesnih ormarića i većeg broja krugova. Veći razmak od 50mm ostavlja više prostora oko svakog priključka i olakšava montažu cevi i glava.
Priključak i broj krugova
Razdelnici dolaze sa priključkom 1/2" i 3/4" za glavni dovod, a broj krugova bira se prema projektu. Kao gruba orijentacija, jedan krug podnog grejanja pokriva ograničenu površinu i ima ograničenu dužinu cevi, pa se veće prostorije dele na više krugova. Tačan broj i dužine određuje projektant prema površini, izolaciji i koraku polaganja cevi.
Termoelektrične glave i regulacija
Ako planirate sobne termostate i automatsku regulaciju po prostorijama, birajte razdelnik sa opcijom priključka termoelektričnih glava. Glave se montiraju na povratnu gredu i otvaraju ili zatvaraju krug prema signalu termostata.
Tako svaka prostorija radi po svom rasporedu - spavaće sobe hladnije, dnevni boravak topliji - što povećava komfor i smanjuje potrošnju.
Ormarić i montaža
Razdelnik se smešta u razdelnički ormarić, ugradni ili nazidni, dimenzionisan prema broju krugova i razmaku. Pri montaži je važno da su svi spojevi dobro zaptiveni, da je sistem ispran i da se pre puštanja u rad sprovede proba na pritisak. Nakon puštanja, protokomeri se podese na projektovane vrednosti.
Kako izabrati razdelnik - ukratko
- Prebrojte krugove (prostorije/zone) - toliko vam treba priključaka.
- Odlučite da li želite balansiranje (merač protoka) ili osnovnu varijantu.
- Proverite priključak dovoda (1/2" ili 3/4") i raspoloživi prostor u ormariću (razmak 50mm ili 37,5mm).
- Za automatsku regulaciju izaberite varijantu sa opcijom termoelektričnih glava.
- Uskladite materijal (Ms ili Ni) sa budžetom i izgledom ormarića.
Za rešenje po sistemu ključ u ruke tu je i set za podno grejanje, sa razvodnim i povratnim razdelnikom spremnim za montažu.
Često postavljana pitanja
Koliko krugova može jedan razdelnik?
Zavisi od broja priključaka - u ponudi su razdelnici sa različitim brojem izvoda. Ako objekat ima više krugova nego jedan razdelnik, koriste se dva ili više razdelnika.
Da li mi treba merač protoka za mali stan?
Za manji stan sa krugovima sličnih dužina može i osnovna varijanta, ali merači protoka olakšavaju balansiranje i kada su razlike male. Ako je komfor prioritet, isplate se.
Koja je razlika između razmaka 50mm i 37,5mm?
Samo u dimenziji i rasporedu priključaka - funkcija je ista. Manji razmak štedi prostor u ormariću, veći olakšava montažu.
