Kada poručujete fiting, prvo pitanje je koja dimenzija. Oznake 1/2", 3/4" i 1" deluju jednostavno dok se ne zapitate zašto se "col" ne poklapa sa prečnikom cevi. Evo kratkog vodiča kroz cevne navoje.
Šta znači "col" kod cevi
Col (cola, colovni navoj) je nasleđena mera iz inča, ali se kod cevi ne odnosi na spoljni prečnik navoja - potiče od nekadašnjeg unutrašnjeg otvora cevi. Zato je stvarni prečnik navoja uvek veći od nazivne oznake. Cev "1/2 cola" nema navoj od 12,7 mm, već oko 21 mm spoljnog prečnika.
Colovni sistem (BSP / G navoj)
Standard koji se koristi kod vodovodnog i grejnog fitinga je cevni navoj po Vitvortu (BSP), koji se često označava slovom G (na primer G 1/2"). Korak navoja je definisan standardom, pa se mesingani fiting raznih proizvođača pouzdano spaja dok se drži istog cola.
Spoljni i unutrašnji navoj (SN i UN)

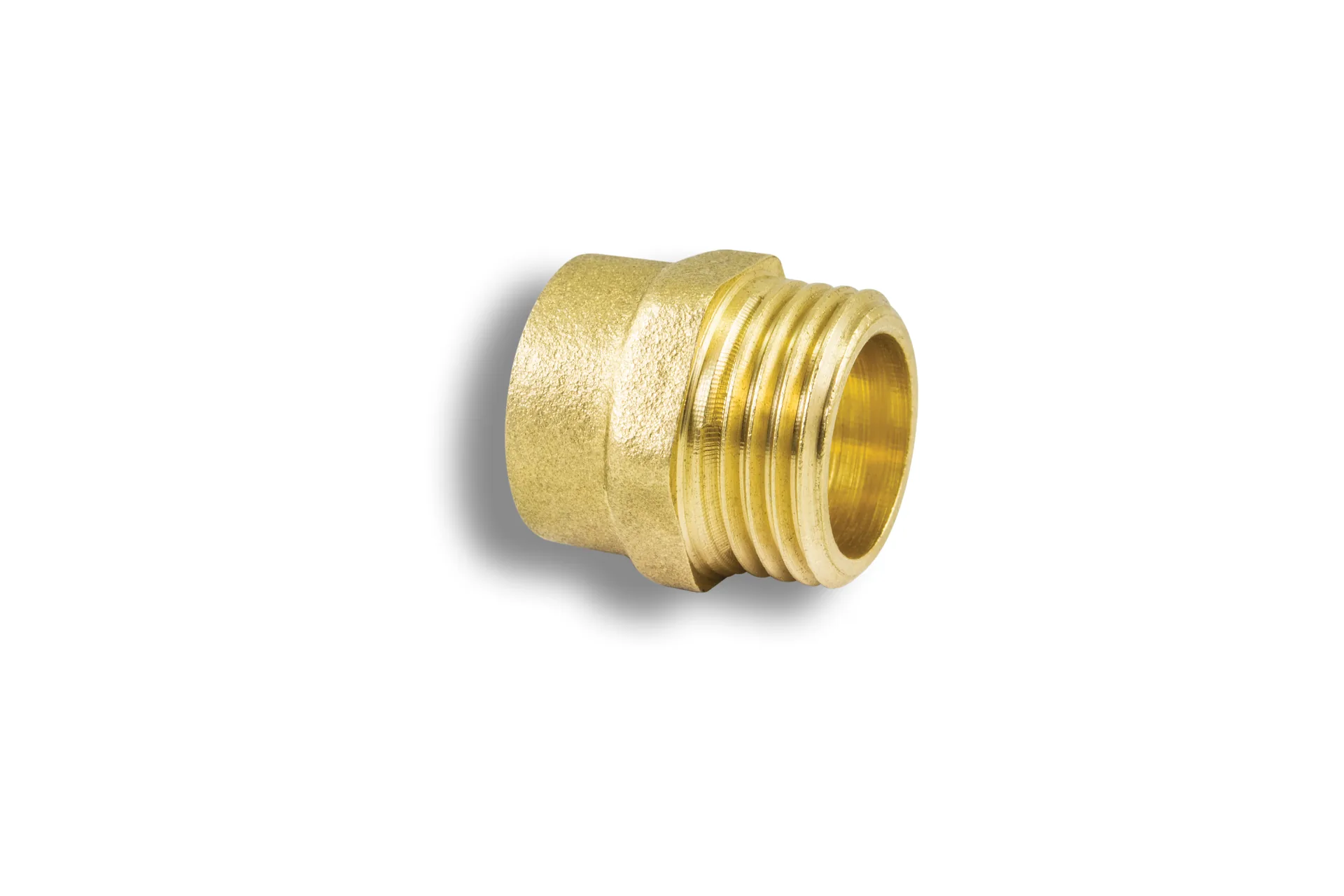

Kod nas se navoj obeležava kao SN (spoljni navoj, muški) i UN (unutrašnji navoj, ženski). Spoj se uvek pravi tako da SN ulazi u UN. Zato uz svaku poziciju treba znati i dimenziju i tip navoja - na primer prelaz 1/2" SN na 3/4" UN.
Konusni i cilindrični navoj
Cilindrični navoj (paralelan) zaptiva se na dihtung ili zaptivnu površinu, dok se konusni navoj zaptiva sam na sebi jer se prečnik postepeno menja. U praksi se većina vodovodnih spojeva dodatno zaptiva teflonom ili kudeljom, o čemu smo pisali u posebnom tekstu.
Najčešće dimenzije u domaćinstvu
Kroz kuću se najčešće sreću 3/8", 1/2", 3/4" i 1", dok se 5/4", 6/4" i 2" javljaju na razvodima, kotlarnicama i debljim vodovima. Prelazi, redukcije i nipli služe da se dve različite dimenzije spoje.
Kako da prepoznate dimenziju bez oznake
Ako na komadu nema oznake, izmerite spoljni prečnik muškog navoja pomičnim merilom i uporedite: oko 21 mm je 1/2", oko 26,5 mm je 3/4", oko 33 mm je 1". Ako merite ženski navoj, gledate unutrašnji prečnik, koji je nešto manji.
Kako da poručite
- Navedite dimenziju u colima (npr. 1/2", 3/4").
- Navedite tip navoja - SN (spoljni) ili UN (unutrašnji).
- Za spoj dve dimenzije tražite prelaz ili redukciju.
- Uz svaki artikal u katalogu stoji dimenzija i šifra.
Često postavljana pitanja
Zašto 1/2" cev nema navoj prečnika pola inča?
Jer se cevni col odnosi na nekadašnji unutrašnji otvor cevi, a ne na prečnik navoja. Spoljni prečnik navoja je uvek veći od nazivne oznake.
Da li se colovni navoj slaže sa metričkim?
Ne direktno. Colovni (BSP/G) i metrički navoj imaju različit korak i profil, pa se ne smeju silom spajati. Za prelaz se koriste namenski adapteri.
Šta znači oznaka G 1/2"?
To je cevni navoj po Vitvortu (BSP), dimenzije pola cola. Slovo G označava cilindrični cevni navoj.
